Klima nedir?
Fin Fanlı ısı değiştiriciler olarak da bilinen hava soğutmalı ısı değiştiriciler genellikle suyun bulunmadığı veya maksimum ortam sıcaklığına bağlı olarak istenilen proses çıkış sıcaklığının elde edilebildiği durumlarda kullanılır.
Hava soğutma ekipmanları kullanılabilir. su soğutmaya göre daha basit bir çözüm olabilir; Çünkü su soğutmalı sistemlerde daha fazla pompaya, borulamaya, merkezi soğutucuya veya soğutma kulesine ihtiyaç duyulur, bu da sistemin işletme ve bakım maliyetini artırır.
Hava soğutucular birçok farklı uygulamada kullanılır.
Hava soğutucuları neden kullanılmalı?
Kuşkusuz, mevcut su kıtlığı ve artan maliyetlerin yanı sıra su kirliliği ve soğutma kuleleriyle ilgili son dönemdeki endişeler göz önüne alındığında, sektörde su soğutmalı ısı eşanjörlerinin kullanımı büyük ölçüde azaldı. Sonuç olarak santral içerisinde daha fazla ısının sağlanmasının mümkün olmadığı durumlarda hava soğutmalı eşanjörler en iyi seçimdir. Artık rafinerilerde ve kimya tesislerinde soğutma işleminin büyük bir kısmı hava soğutmalı ısı eşanjörlerinde yapılmaktadır. Enerji santrallerinde hava soğutmalı kondenserler de kullanılmaktadır. Çalışma prensipleri aynıdır; Ancak yoğunlaştırıcılar çok büyük olabilir.
Farklı Klimalar Modelleri:
Genel olarak fanın konumuna göre iki tip hava soğutucu vardır:
· Birinci tip: Cebri Çekişli Hava Soğutucu
İkinci tip: İndüksiyonlu Çekişli Hava SoğutucusuHava kliması
Bu durumda fan tüplerin alt kısmına yerleştirilerek tüplerin üzerine soğuk hava üflenerek içlerindeki sıvının soğutulması sağlanır. Bu soğutucularda soğutma işlemi daha az güçle ve daha az hacimde hava hareket ettirilerek yapılır. Sektördeki klimaların çoğu bu türdendir.
Avantajlar
- جهت کارکرد به توان کمتری نیاز است،
- تعمیر و نگهداری آسان بدلیل دسترسی بهتر به فن و سایر قطعات مکانیکیراحتتر انجام می گیرد
- دسترسی بهتر به دسته لولهها برای سرویس و تعویض تیوب ها،بسیار آسان است
- قابلیت کارکرد جهت دماهای ورودی بالاتر سیال فرآیندیتسهیل شده است.
Hava kliması
Bu durumda fan boruların üstüne yerleştirilerek borulardan yukarıya doğru hava emilerek boru içindeki akışkanın soğutulması sağlanır. Bu tip hava soğutucu, hava akışının eşit dağılımı nedeniyle çok verimlidir.
Avantajlar
- دسته لولهها در سمت مکش فن (پایین فن) قرار دارند و پلنیوم ۶۰٪ سطح تیوب باندل را پوشانده است که باعث محافظت در برابر عوامل جوی میشود و کنترل و پایداری بهتر فرآیند را به همراه دارد
- توزیع هوا بر روی کل دسته لوله ها، احتمال کمتر گردش مجدد هوای گرم بهتر صورت می گیرد.
- در اثر بروز نقص و یا خرابی فن اثر بیشتری دارد
- در این نوع کولر میزان صدای کمتری بر روی زمین شنیده میشود.
Klimanın tasarımını ve optimizasyonunu etkileyen faktörler
- تعداد لوله ها
- طول لوله ها
- قطر لوله ها
- تعداد ردیفهای لوله
- نوع پره و تعداد پره در هر اینچ طول لوله بسیار مهم میباشند
- افزایش هر کدام از عوامل فوق باعث افزایش هزینه ساخت مبدل میشود.
Boru uzunluğunun veya sayısının artmasının boruların dış yüzeyini arttırdığını ve ısı transfer miktarını arttırdığını ancak aynı zamanda borulardaki basınç düşüşünü de arttırdığını biliyoruz. Ayrıca boruların çapının azaltılması veya arttırılması, boruların içindeki akışkanın hızına ve dolayısıyla ısı transferi miktarına ve basınç düşüşüne etki eder.
Dolayısıyla hava soğutmalı konverter tasarımında bu etkiler dikkate alınarak optimum tüp sayısının belirlenmesi ve hava konvertörünün uzunluğunun genişliğine oranının makul olması gerektiği açıktır. Sıvıların aksine gazlar sıkıştırılabilir ve bu da genellikle bu dönüştürücülerin hava bölümünde küçük bir basınç düşüşüne neden olur. Öte yandan, gazların düşük ısıl iletkenliği, düşük basınç düşüşlerinde bile dönüştürücünün genel ısı transfer katsayısını düşürecektir. Genel ısı transfer katsayısındaki bu azalmanın kaçınılmaz olması nedeniyle, bu tip dönüştürücülerin üreticileri ve tasarımcıları bu sınırlamayı kanatlı ve geniş yüzeyli borular kullanarak telafi etmeye çalışmışlardır ve bu nedenle borular için kanatçıklar kullanılmaktadır. havaya karşı daha fazla yüzey oluşturmak ve havanın nispeten düşük ısı transfer katsayısını telafi etmek için kullanılır.
Ancak tüplerin kanatlandırılması her zaman gerekli uygulamaya sahip olmayabilir ve bu, tüpün içindeki akışkanın ısı transfer katsayısının düşük olması ve tüpün yan tarafındaki havanın ısı transfer katsayısına benzer bir değere sahip olması durumunda gerçekleşir. kanatçıklar, bu durumda kanatçık etkisi Boru önemli ölçüde azalır ve kanatçıksız bir tüpün kullanılması dikkate alınmaya değerdir.

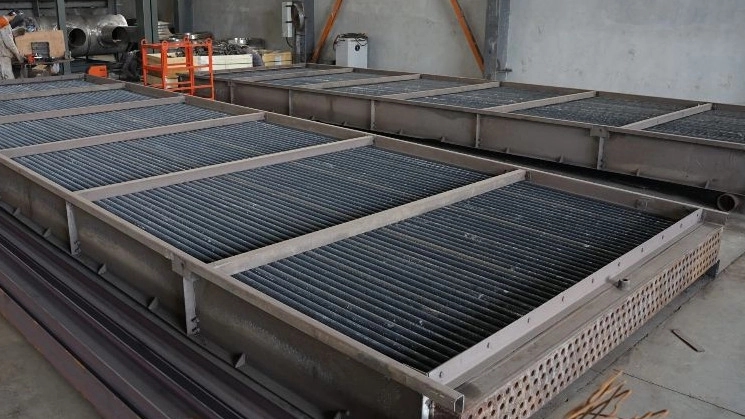

Klima nasıl yapılır?

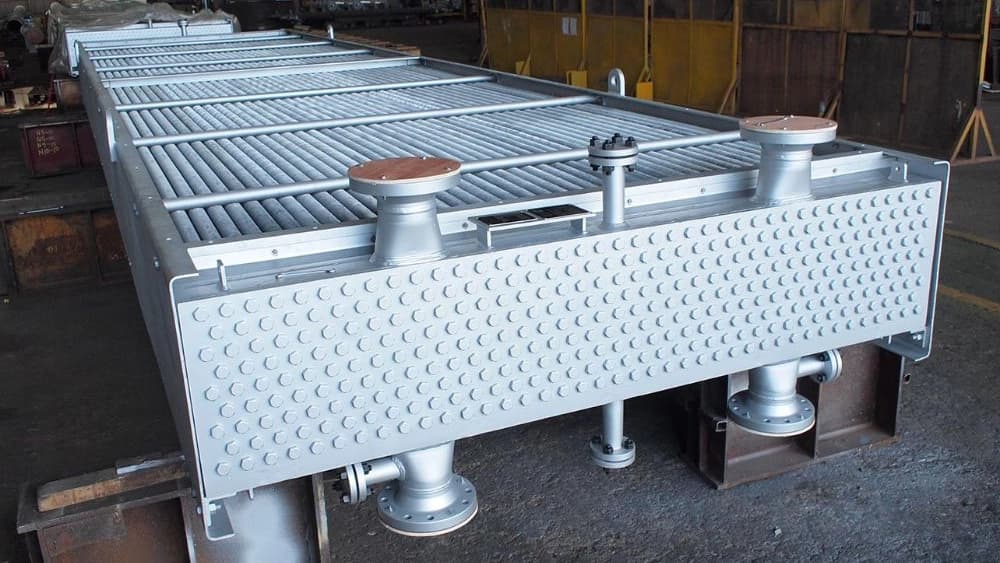

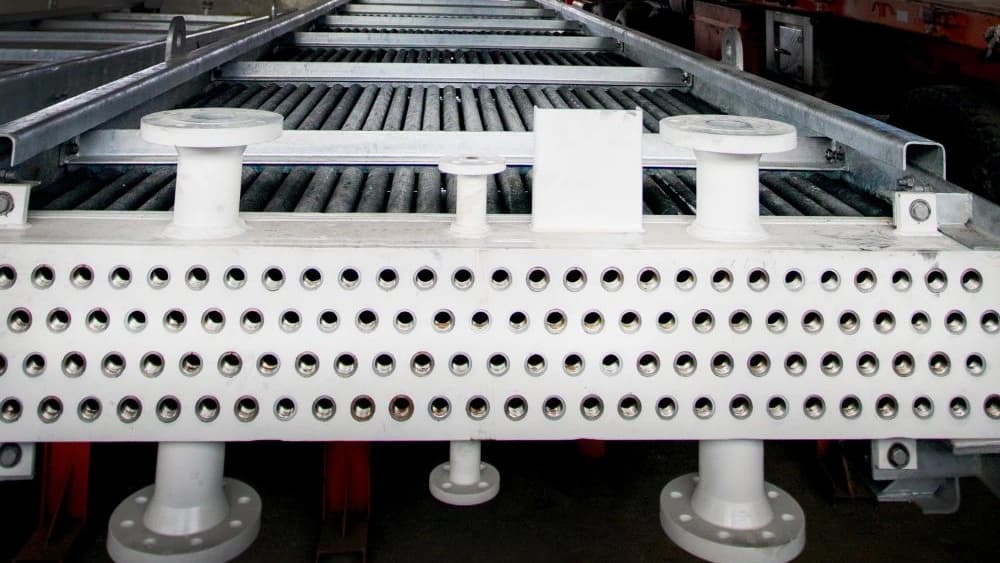

Normalde, proseste kullanılan hava soğutmalı bir eşanjör, boruların her iki ucunda dikdörtgen kutu bulunan kanatlı bir borudan oluşur.
Soğutma havası bir veya daha fazla fan tarafından sağlanır. br>
Genellikle hava yatay bir tüp aracılığıyla yukarı doğru hareket eder.
Havanın borudan geçirilmesine ya da çekilmesine bağlı olarak fanlar zorlanabilir ya da tetiklenebilir.
Fan ile boru arasındaki boşluk, havayı yönlendiren bir basınç odası ile çevrelenmiştir.
Fanlar genellikle bir çeşit hız düşürücüyle çalışan elektrik motorlarıdır.
Hız alıcılar genellikle V kayışları, HTD tahrikleri veya dik açılı dişlilerdir.
Fan tahrik tertibatı, çelik bir mekanik tahrik destek sistemi tarafından desteklenir.
Genellikle Orada bulunurlar Herhangi bir nedenle dengesi bozulan fanı otomatik olarak kapatmak için her fanın üzerinde bulunan titreşim anahtarları vardır.
