Isı değiştirici veya ısı değiştirici, iki akışkan veya soğuk ve sıcak bir kaynak arasında ısı alışverişinin yapıldığı cihazdır ve bu teknolojinin kullanılmasındaki amaç, bir akışkanın başka bir akışkan yardımıyla soğutulması veya ısıtılması, ısının dağıtılmasıdır. veya bir alanın soğutulması ve ısıtılması.
Isı eşanjörleri çoğu termal, soğutma, enerji ve ulaşım sistemi ve tesisinin önemli bir parçasıdır.
Genellikle ısı eşanjörlerinde sıcak ve soğuk ortamlar doğrudan temas halindedir. birbirleriyle değildir ve sağlam bir duvarla ayrılmıştır. Aynı zamanda iki ortam arasında doğrudan temas kuran başka tip ısı değişim cihazları da vardır (doğrudan temaslı soğutma kuleleri).
Piyasada bulunan ısı eşanjörü türleri
Isı değiştirici çeşitleri, farklı proseslerde ısının bir ortamdan diğerine aktarılmasında önemli ekipmanlardır ve tasarımlarına ve yapılarına göre farklı olan farklı ısı değiştirici türleri bulunmaktadır.
Bu Tiplerin Her biri Isı değiştiricilerin çeşitleri belirli şartlara ve uygulamalara uygun olup, doğru ısı değiştirici seçimi her prosese özel ihtiyaç ve koşullara göre yapılmalıdır.
Plaka ısı eşanjörü
Bu tip plakalı ısı eşanjörleri, daha geniş bir ısı transfer yüzeyi oluşturmak için birbirine preslenen ince metal plakalara sahiptir. Isıtma sıvısı ve soğutma sıvısı plakalar arasından paralel olarak geçer ve ısı hızlı bir şekilde aktarılır. Plakalı eşanjör, gıda endüstrisinde, ısıtma tesislerinde, iklimlendirme ve işleme endüstrilerinde kullanılan, piyasada en yaygın kullanılan eşanjör türlerinden biridir.
Çift duvar kağıdı ısı eşanjörleri:
Bu tür ısı eşanjörlerinde birbirinin içine yerleştirilmiş iki ayrı boru bulunur. Borulardan biri ısıtma sıvısını, diğeri ise soğutma sıvısını taşır. Bu iki boru birbiriyle paralel veya genellikle bir döngü halinde akar ve ısı, ısıtma sıvısından soğutma sıvısına aktarılır.
Geniş Kapaklar:
Benzer şekilde bu ısı değiştirici kategorisinde de geniş aralıklara sahip metal plakalar birbirine paralel olarak konumlandırılır. Bu boşluklar ısı transfer düzeyinin artmasına yardımcı olur ve genellikle yüksek basınçlı ısı transferinde ve petrokimya ve gaz endüstrilerinde kullanılır.
Kaynak plakası ısı eşanjörleri:
Bu tip plakalı eşanjör, birbirine kaynaklanmış metal plakalardan oluşur. Bu kaynaklar plakaları güçlendirerek güçlü yapıya sahip ısı eşanjörleri oluşturur.
Yarı dallı plaka ısı eşanjörü:
Yarı kaynaklı tip ısı eşanjörlerinin bazı plakaları kaynaklı, bazıları kaynaksızdır. Bu yapı, kaynak plakaları etrafında farklı sıvıların akışına neden olur ve farklı sıvıları birbirinden ayırır.
Sarmed Sarrse Dönüştürücü:
Bu ısı eşanjör serisinde metal plakalar lehimleme yoluyla birbirine bağlanır ve bu yapı yüksek verimli ısı eşanjörlerine ve sağlam bir yapıya sahiptir.
Yasemit Isı Eşanjörü:
Bahsedilen üründe ara pullarla birbirinden ayrı tutulan metal plakalar bulunmaktadır. Bu pullar, ısı eşanjörü bileşenlerinin kolayca değiştirilmesine ve onarılmasına yardımcı olur.
Tüp ısı eşanjörü (iki boru)
Bu tip ısı eşanjörü, ısıtma akışkanını taşıyan bir iç boru ve soğutma akışkanını içeren bir dış boru olmak üzere iki ayrı borudan oluşur. Isı, sıcak sıvıdan soğutma sıvısına aktarılır. Bu tip ısı eşanjörü basit ve düşük bileşimli uygulamalar için uygundur.
Spiral ısı eşanjörü
Bu tip eşanjörlerin ana seçeneklerinden biri de eksenden uzağa spiral olarak yerleştirilmiş borulara sahiptir. Bu tasarım, ısının eşit şekilde dağıtılmasına yardımcı olur ve büyük sıcaklık değişiklikleri gerektiren durumlar için uygundur.
Bobin ısı eşanjörü
Helix ısı eşanjörü, ısıyı bir ısıtma sıvısından başka bir soğutma sıvısına aktarmak için kullanılan bir ısı eşanjörü türüdür. Bu tip ısı eşanjörleri, içerisinde ısıtma sıvısının aktığı spiral bir dış boruya sahiptir ve ısı eşanjörüne dışarıdan spiral halkalar vasıtasıyla bir soğutma sıvısı girer. Isıtma sıvısını soğutma sıvısına aktarın. Spiral eşanjör, özel spiral tasarımı sayesinde geniş bir ısı transfer yüzeyine sahip olup ısı transfer verimini arttırır.

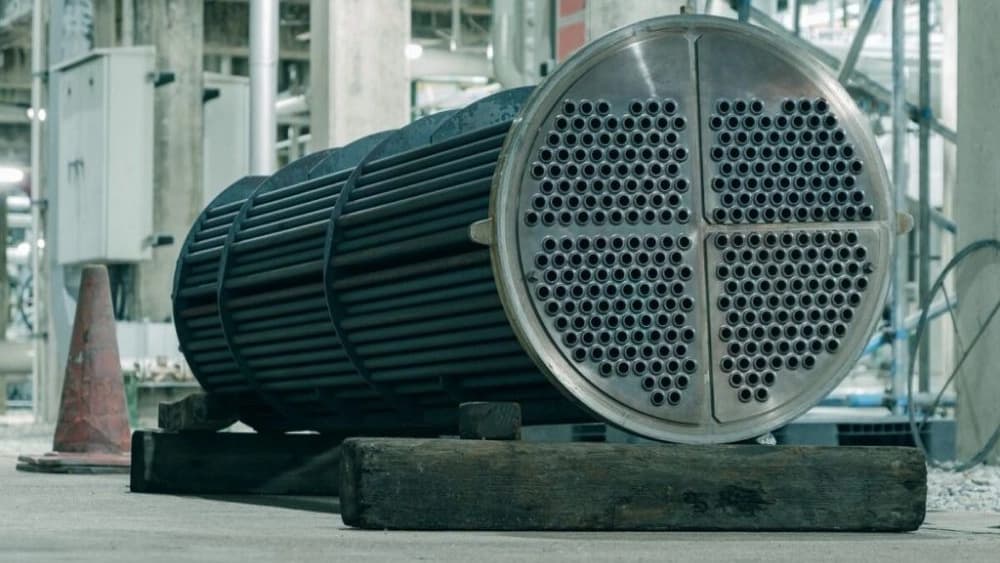

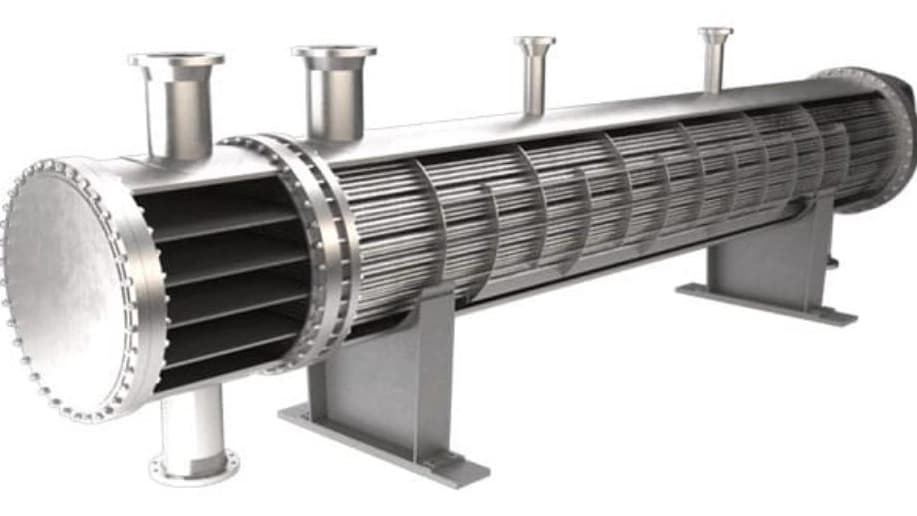

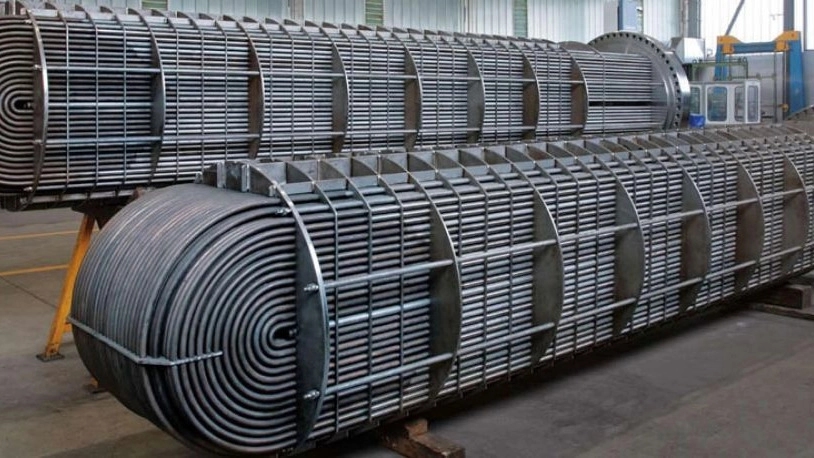

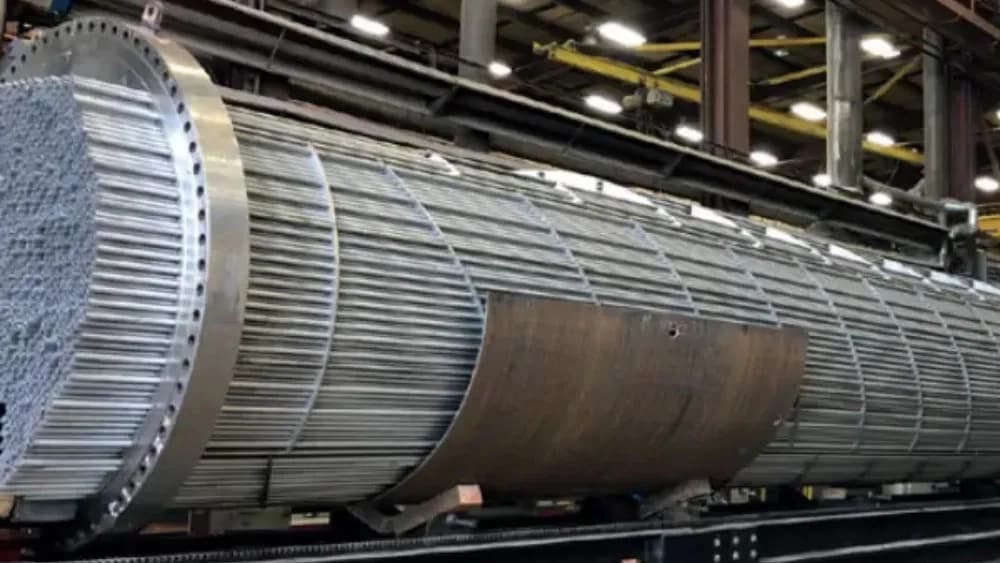

Kabuk ve Tüp Isı Eşanjörü (Gevşek Fayans)
Bir kabuk ve borulu ısı değiştiricide, ısı akışkanını taşıyan bir iç boru ve içinde soğutma akışkanının aktığı bir dış kabuk bulunur. Bu tip ısı eşanjörleri yüksek basınçlı ve yüksek sıcaklıktaki sıvılar için uygundur ve genellikle kimya ve petrokimya endüstrilerinde kullanılır.
Termal dönüştürücü
, ısı transfer yüzeyini artırmak için tüplerin kanatçıklarla donatıldığı bir diğer popüler modeldir. Bu tip eşanjörlerde ısıtma sıvısının veya sıcak gazın transferi için iç borular kullanılır ve bu boruların üzerine metal kanatlar monte edilir. Boruların üzerine, ısıtma akışkanı ile soğutma akışkanı arasındaki temas alanını artıran kanatçıklar monte edilir. Isı transfer yüzeyindeki bu iyileştirme, ısı değiştiricinin verimliliğini arttırır ve daha fazla ısı transferine olanak sağlar. Kanatlı borulu ısı değiştiriciler genellikle soğutma sistemleri, iklimlendirme, buhar üretimi, hava ve gaz işleme gibi etkili ve yüksek hızlı ısı transferi gerektiren uygulamalarda kullanılır. Ayrıca bazı durumlarda farklı tasarımlara sahip farklı tipte kanatçıklar da kullanılır. belirli koşullarda ısı transferini optimize etmek için farklı şekilde kullanılabilir.
Isı değiştirici türlerinin uygulamaları
Isı eşanjör çeşitleri, çeşitli endüstrilerde ısı ve ısı transferinin önemi nedeniyle çok hayati ekipmanlar olarak kabul edilir ve ısıtma ve soğutma proses ve sistemlerinin verimliliğinin ve üretkenliğinin artırılmasını kolaylaştırır.
Genel olarak, Isı eşanjörleri çeşitli tiplerde olup birçok endüstride ve uygulamada kullanılmaktadır. Bu cihazlar ısıyı bir ortamdan diğerine aktarmak için kullanılır:
1. Petrol ve gaz endüstrisi
2. Kimya endüstrisi
Isı eşanjörleri asit, alkali, plastik ve boya gibi kimyasalların üretiminde malzemeleri soğutmak ve ısıtmak için kullanılır.
1. Elektrik üretimi
Enerji santrallerinde, elektrik üretmek amacıyla suyu buhara dönüştürmek için ısı eşanjörleri kullanılır. Ayrıca nükleer santrallerdeki nükleer reaktörlerin soğutulması için de ana tercihtirler.
1. Araba üretimi ve ulaşım
Otomotiv endüstrisinde motorları soğutmak ve ısıyı soğutma ve ısıtma sistemlerinden araba kabinlerine aktarmak için ısı eşanjörü türleri kullanılır.
1. Gıda endüstrisi
Gıda sektöründe bu ekipmanlar, süt pastörizasyonu, konserveleme ve pişirme proseslerinde buhar üretimi gibi gıdaların ısıl işlemlerinde kullanılmaktadır.
1. Müfredat ve Soğutma
Klima ve soğutma sistemlerinde sıcak havayı soğutmak veya termostatları ve kompresörleri soğutmak için ısı eşanjörü türleri kullanılır.
1. Su ve kanalizasyon endüstrisi
Su ve atık su arıtımında ısı eşanjörleri, ısıyı aktarmak ve süreçleri optimize etmek için binalardaki ana uygulamadır.
1. Çelik endüstrisi:
Bu arada çelik üretiminde ve ilgili ısıl işlemlerde, malzemeleri soğutmak ve ısıtmak için ısı eşanjörleri kullanılır.
